上海博迅干燥箱溫濕度控制器電路設計

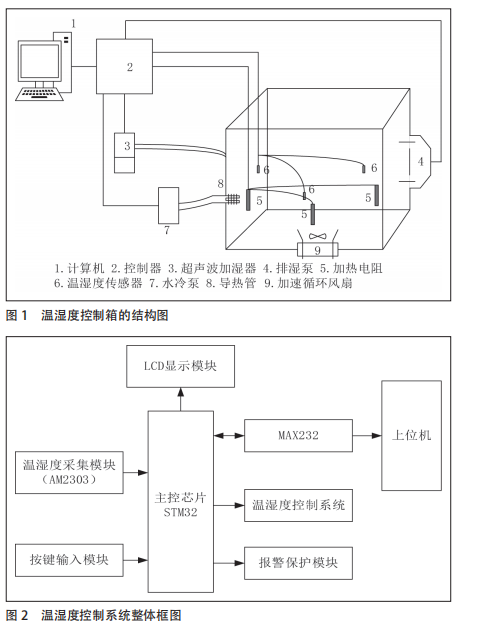

1 上海博迅設計原理 在溫濕度控制過程中，簡單的定值開關控制 會產生較大的遲滯現象，降低干燥設備的干燥效 果與品質。溫濕度控制系統由溫度控制系統、濕 度控制系統、空氣循環系統等組成 。溫度控 制系統包括制冷模塊和加熱模塊兩部分：制冷模 塊通過散布在箱體空間的導熱管中的流體吸收箱 體內多余的熱量；加熱模塊采取分布在箱體內部 的多組加熱電阻進行加熱，其中每組 3 個加熱電 阻，當每組工作的加熱電阻個數為 0，1，2，3 分別對應著不加熱，小幅度加熱，中溫加熱與最 大功率加熱。根據當前溫度與目標溫度的差值調 整加熱電阻與制冷系統的工作狀態。濕度控制系 統包括加濕模塊與除濕模塊：加濕模塊采用蒸汽 加濕法，通過超聲波加濕器將水蒸氣加入箱體內； 除濕模塊采用干燥空氣置換法降低箱體內濕度。 在箱體內設有勻速轉動的小型風機，使得試驗箱 腔體內有著均勻的溫濕度氣流場。采用溫濕度傳 感器模塊（AM2302）對箱體內的溫度與濕度進 行檢測。此方案能夠滿足一般的對溫濕度有要求 的的場合，并且降低了溫濕度控制的延遲。

2 控制器電路設計 硬件電路采用 STM32F103 單片機作為下位 機主控芯片，其外圍設備包括溫濕度檢測電路，溫濕度控制電路。鍵盤輸入模塊，LCD 顯示模塊，上下位 機通訊模塊，報警保護模塊等。STM32 通過串行通信模式 與主機交換數據以實現向用戶發送信息等功能。 ■ 2.1 控制器主控電路 STM32F103 單片機主控制電路與其它模塊連接原理圖 如圖 3 所示。PB11~PB15 為鍵盤輸入端口，通過對應按鍵 對目標溫濕度以及上下限進行設定。數字溫濕度模塊與單片 機的 PB6~PB9 口相接，測得的實時溫度、濕度值經單片機 處理后輸送至 PA3~PA7 與 PB8、PB10 口，通過 LCD1602 顯示。溫濕度控制口連接相應控制電路的繼電器，通過繼電 器控制加熱、制冷，加濕、除濕等部分的工作。鍵盤采用輪詢方式實現對控制系統的設置，從而達到對系統溫、濕度值 的及時調節 PA9 和 PA10 連接 MAX232 芯片實現上下位機 通信的電平轉換。

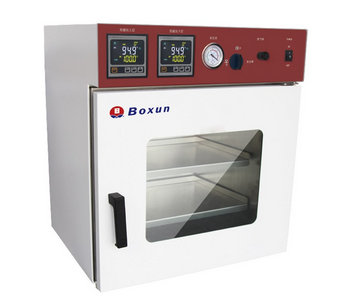

上海博迅BZF-100臺式隔板加熱真空干燥箱
